霍尔传感器管脚图及其说明
wxhxkj01 | 2021-01-14 10:23:50    阅读:6501   发布文章

当一块通有电流的金属或半导体薄片垂直地放在磁场中时,薄片的两端就会产生电位差,这种现象就称为霍尔效应。两端具有的电位差值称为霍尔电势U,其表达式为 U=K·I·B/d 其中K为霍尔系数,I为薄片中通过的电流,B为外加磁场(洛伦慈力Lorrentz)的磁感应强度,d是薄片的厚度。由此可见,霍尔效应的灵敏度高低与外加磁场的磁感应强度成正比的关系。

霍尔传感器的外形图和与磁场的作用关系如右图所示。磁场由磁钢提供,所以霍尔传感器和磁钢需要配对使用。

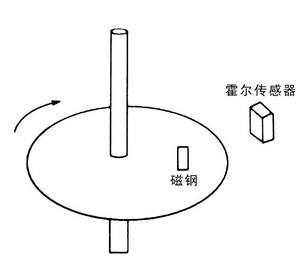

霍尔传感器检测转速示意图如下。在非磁材料的圆盘边上粘贴一块磁钢,霍尔传感器固定在圆盘外缘附近。圆盘每转动一圈,霍尔传感器便输出一个脉冲。通过单片机测量产生脉冲的频率就可以得出圆盘的转速。

备注:当没有信号产生时,可以改变一下磁钢的方向,霍尔对磁钢方向有要求。没有磁钢时输出高电平,有磁钢时输出低电平。

接线图

测速原理图

产品图片和管脚图

如果您想了解更多华芯霍尔元件产品信息,欢迎访问我们的官网https://www.wxhxkj.com/或者https://www.chhxs.cn/,无锡华芯科技竭诚为您服务!
